Типы групповых узлов

Каждый групповой узел принадлежит к одному из следующих классов:

  • групповой узел-источник данных,

  • промежуточный групповой узел,

  • терминальный групповой узел.

Тип групповых узлов определяет то, как узел соединяется с другими узлами, и отображаются ли специальные узлы Вход и Выход на скрипте группового узла: узел Вход обозначает входящее соединение, узел Выход – исходящее.

Групповой узел-источник данных

Групповые узлы-источники данных являются позволяют объединить несколкьо узлов-источников данных. Такой тип групповых узлов не может иметь никаких входных соединений с другими узлами.

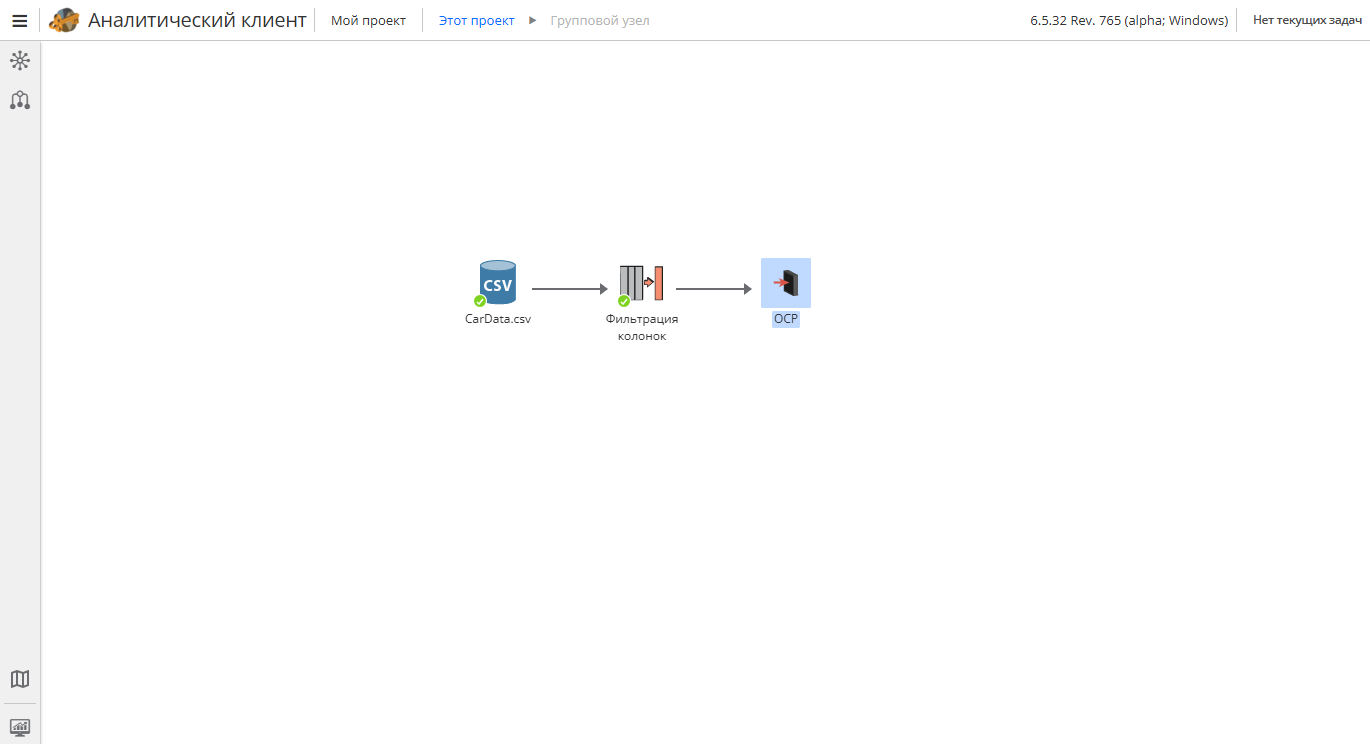

gn out.rus

Соответственно, такие групповые узлы не имеют узла Вход.

Промежуточный групповой узел

Промежуточные групповые узлы служат в качестве источников выходных данных, а также принимают входные данные.

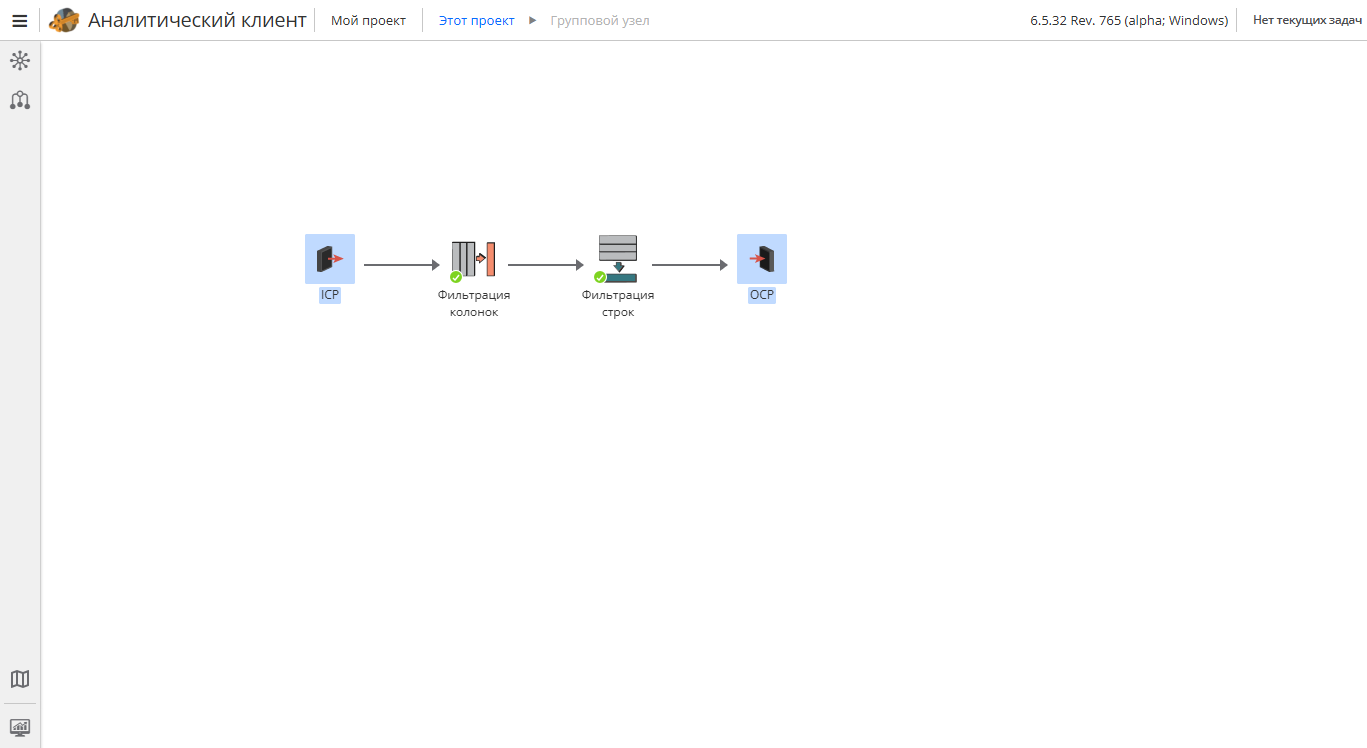

gn out in.rus

Когда вы соединяете отдельный узел с групповым узлом на скрипте, то данные этого отдельного узла поступают через узел Вход в группу узлов. Аналогичным образом узел Выход управляет данными группового узла на выходе.

Терминальный групповой узел

Терминальные групповые узлы принимают входное соединение, но не создают выходных данных, и потому не могут иметь выходящее соединение с другими узлами. Терминальные групповые узлы не содержат узла Выход.

gn in.rus

Во избежание загромождения скриптов, на которых становится трудно отличить, какие узлы соединены друг с другом, групповые узлы ограничиваются одним входящим и одним выходящим соединением. Вы не можете провести несколько входящих соединений к групповому узлу, также, как и несколько выходящих.
